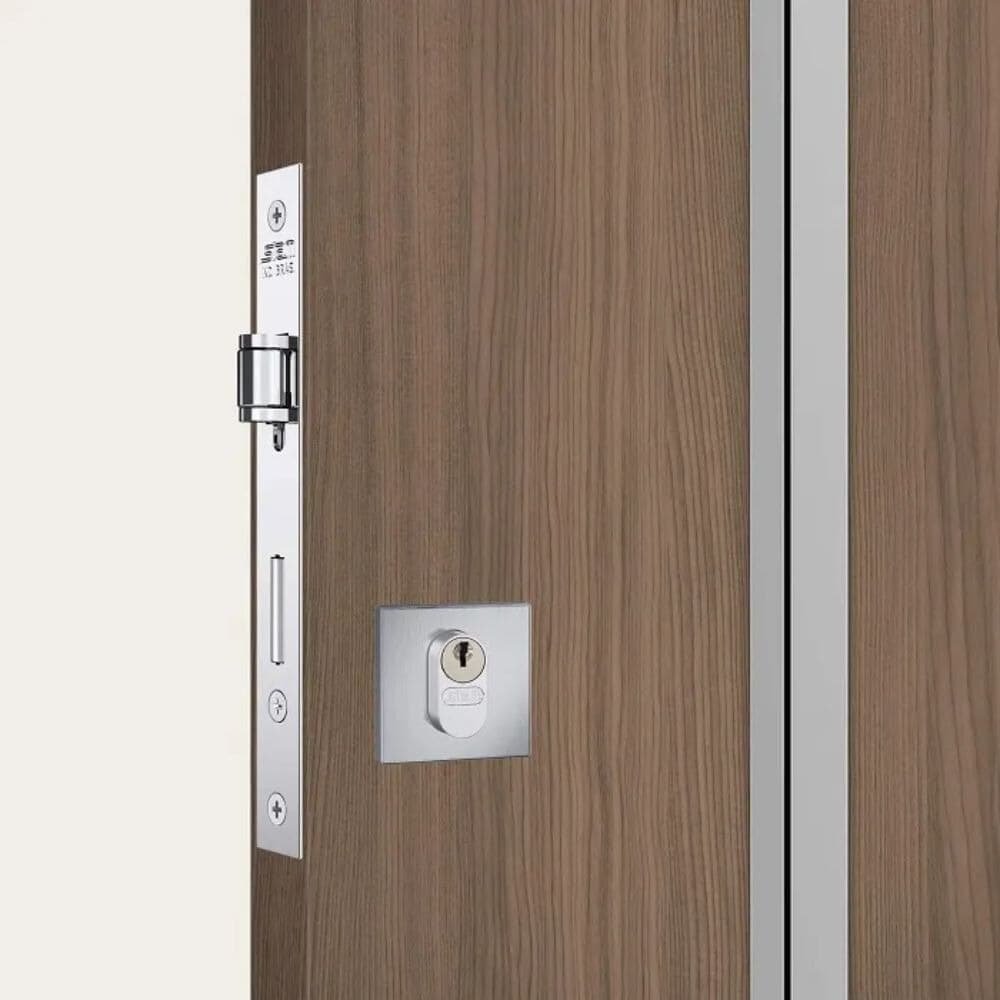

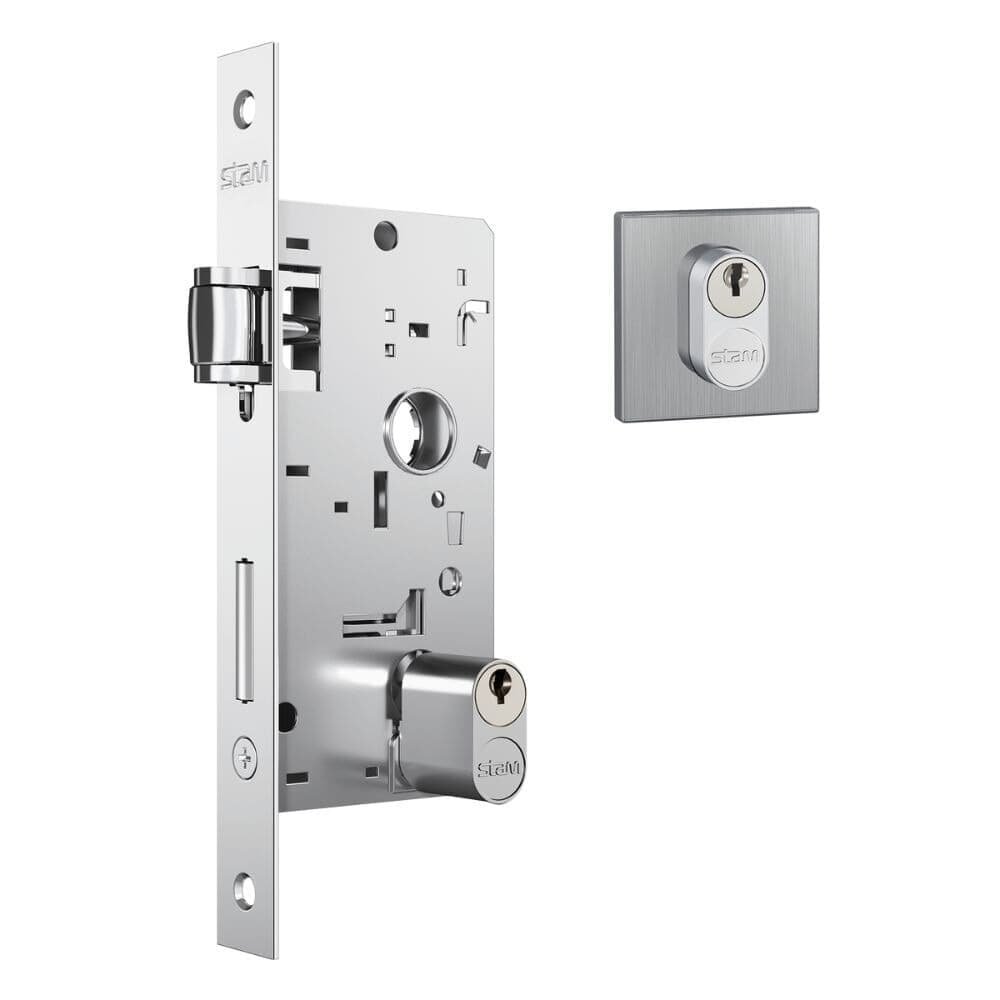

Fechadura 803 Externa Rolete Pivotante 40mm Roseta Quadrada1 Inox Escovado Stam

Fechadura 803 externa rolete pivotante 40mm roseta quadrada1 inox escovado stam

marca: stam
indicação de uso: portas pivotante de madeira
maquina: 803 pivotante
distância da broca: 40mm
frequência de uso: tráfego médio
grau de segurança: média
resistência à corrosão: grau 2
acessórios: chave, rosetas, contra testa
roseta: inox
testa: aço abnt 1010/1020
contra testa: aço abnt 1010/1020
linha: standard
embalagem: caixa

instalação:

1- a fechadura deve ser instalada a um metro do piso

2- marque na porta, com um lápis, o contorno da fechadura e os furos para o cilindro. Isso define a parte que vai receber o furo para o encaixe da máquina da fechadura

3- fure a testa da porta utilizando uma broca de 16 mm, dentro dos limites marcados a lápis, para alojar a máquina da fechadura. Fure também os encaixes do cilindro

4- com a fechadura posicionada no local, marque os limites da testa da fechadura na porta, fazendo um rebaixo para o encaixe da testa

5- encoste a porta no batente para marcar os furos da lingueta e do trinco e o rebaixo da contra-testa, parafusando-a em seguida

6- escolha o lado de reversão do trinco

7- retire o parafuso central da testa e remova os cilindros (para modelos de fechaduras externas)

8- instale a máquina da fechadura no espaço preparado na porta

9- coloque os cilindros alinhados (para modelos de fechaduras externas), teste o acionamento da lingueta, girando a chave

10- fixe o parafuso central da testa

11- fixe as rosetas.

dicas de limpeza e manutenção:

para a limpeza da fechadura (espelhos, rosetas e maçanetas) recomendamos o uso de pano umedecido com um pouco de sabão neutro, ou álcool líquido 70%.

para garantir a durabilidade da fechadura, nunca utilize produtos à base de cloro ou produtos abrasivos (solventes, removedores, palha de aço) que possam danificar o acabamento do produto.

outro ponto muito importante para manter suas fechaduras funcionando 100% é a lubrificação. A cada seis meses, é indicado que se faça a lubrificação do sistema, com a aplicação de uma gota de óleo mineral em cada uma das partes móveis da fechadura, onde há atrito, ou seja, na junção entre a maçaneta e o espelho/roseta, no trinco e lingueta.

limpeza e lubrificação de cilindros para modelos externos:

os cuidados com os cilindros devem levar em conta o funcionamento e o acabamento. Essas peças possuem partes que ficam expostas e devem seguir a mesma rotina de limpeza e manutenção de outras partes da fechadura.

importante:

nunca utilize produtos químicos como desengripantes ou grafite em pó, apesar de muitas pessoas ainda terem esse hábito. Usar grafite em pó é extremamente prejudicial para as peças. Ao entrar em contato com o óleo presente nos mecanismos, ele forma uma espécie de pasta. Como o grafite é um material duro, com o atrito gerado no uso diário ele desgasta as peças, causando folgas que irão diminuir a vida útil da sua fechadura.

https://www.youtube.com/watch?v=wdj5pmnyujc

https://www.youtube.com/watch?v=nxh5agnopfu&t=6s

https://fechaduras-stam-portal-s3-media.s3.amazonaws.com/uploads/2023/03/manual_standard_pivotante_601-800-803.pdf


especificações técnicas
fechadura 803 externa rolete pivotante 40mm roseta quadrada1 inox escovado stam
